歐姆龍固態繼電器的工作原理：

●SSR和有接點繼電器的不同

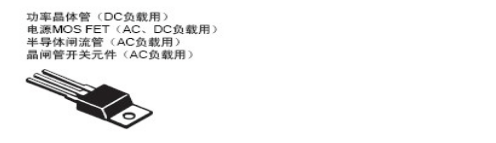

      所謂SSR，是固態繼電器(Solid State Relay) 的簡稱，是無可動接點部分的繼電器(無接點繼電器)。在動作上與有接點繼電器相同，但是該繼電器使用半導體閘流管、晶閘管開關元件、二極管、晶體管等半導體開關元件。另外也使用名為光電耦合器的光半導體， 使其輸入輸出絕緣。光電耦合器的特點是用光的信號在絕緣空間中進行傳送，所以絕緣性更好， 傳送速度也更快。

      SSR是用無接點的電子零件制造的， 比有接點的有很多優點。其中最大的優點是，不會像有接點繼電器一樣因開關而損耗接點。

      特別是：  ●可以對應高速、高頻率開關 ●沒有接觸不良 ●發生干擾小 ●沒有動作音等， 適用于廣泛的領域。

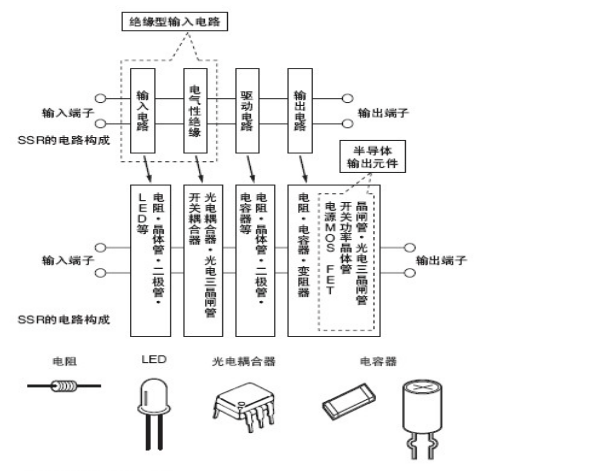

      固態繼電器(SSR)的構成 ：

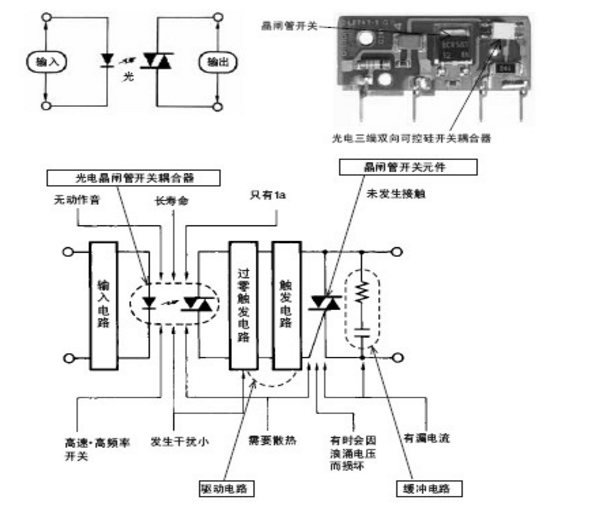

       固態繼電器(SSR) (交流負載開關的代表示例)

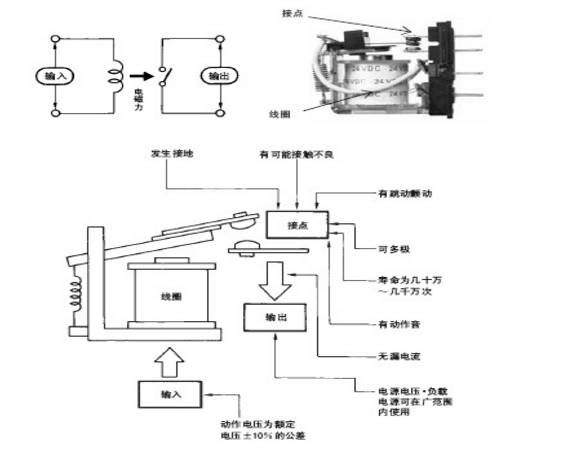

電磁繼電器(EMR:Electro Magnetic Relay)

向線圈施加輸入電壓， 使其發生電磁力， 移動可動鐵片， 從而切換接點。不僅可在控制

柜上使用， 還可用于其他范圍。而且原理簡單可低成本加工。

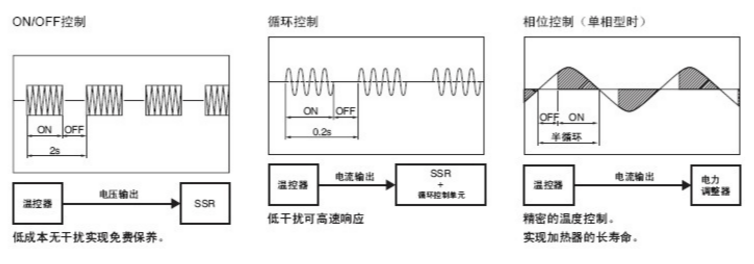

●SSR的控制(ON/OFF
      控制、循環控制、 相位控制)  ON/OFF控制接受溫控器的電壓輸出信 號， 通過開關SSR來控制加熱器的 ON/OFF。在電磁繼電器中也可進行相同 的控制， 但是以數秒間隔控制ON/OFF， 使用數年時需要SSR。  循環控制(G32A-EA) 以0.2秒(固定) 為 控制周期。其方式是使其在0.2秒內 ON/OFF， 從而控制輸出電力。  接受溫控器的電流輸出4~20mA來控制。

●循環控制中的注意點

      進行循環控制時， 每秒鐘接通電源5 次(控制周期為 0.2S)。 由于變壓器負載中的接通電流非常大 (通常電流的10倍左右)  (1)SSR的額定沒有余量導致SSR的破 壞。  (2)負載電路上的斷路器發生觸發。 可能出現以上情況。因此，循環控制中 不能進行變壓器一次側的電力控制。

      相位控制接受溫控器的電流輸出4～20mA的信號， 使輸出量每半循環發生變 化。可進行高精度的溫度控制， 多用于半導體制造裝置中。

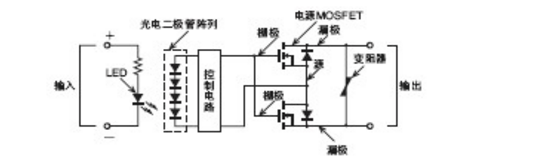

●MOS FET繼電器的構成和動作原理

      MOS FET繼電器是在輸出元件中使用功率MOS FET的SSR。為使功率MOS FET動作， 光電二極管陣列作為受光元件使用。輸入端子中有電流流過時， LED會發光。這個光使光電二極管陣列中發生光電流， 這使柵極電壓使功率MOS FET置于ON。用源共通連接2個功率MOS FET， 可控制AC負載。DC專用的類型中有帶1個電源 MOS FET的類型。
